Adams在2024年共推出两个版本。本文对2024年的Adams新功能进行回顾，主要更新功能如下：

Adams/Car新增通讯器图谱功能；新增装配界面直接编辑模板功能；新增支持CDTire的柔性轮辋；支持用户在首选项中指定绘图及报告模板；增强板簧功能，支持无吊耳板簧；支持用户在仿真事件增加前置或后置动作；增强模型变种能力。

Adams/View导入几何时新增“忽略密度”选项；支持在质心处自动创建marker点；增强函数编辑功能：支持括号高亮显示，增加搜索功能。

Adams/Solver新增子程序识别柔性体接触中的节点（N_NODE_INCIDENTS)及详细的接触信息（FLEX_CONTACT_DATA）；新增内部描述角度的方法；新增斜坡函数RAMP。

Adams/Flex新增转子动力学效果，并支持Campbell图；支持用户通过系数修改柔性体的自由频率；将“Platform Specific”设置为默认，且可以全平台使用。

Adams/Tire支持使用Ftire时，自定义胎压变化。

Adams/Controls导出的FMU支持对柔性体进行加密；Adams Real Time支持即将到来的CDTire/RealTime；Adams/Mechatronics新增Step（任意时间点控制信号的开关）及滤波选项。

Adams/Machinery中的GearAT：支持通过偏差定义每个齿的微几何，支持通过测量数据定义圆柱齿轮的齿形，支持通过测量数据定义渐开线花键的齿形；增强Romax导入到Adams的功能。

Adams/Durability新增雨流计数方法；新增声压恢复。

01-Adams/Car新功能

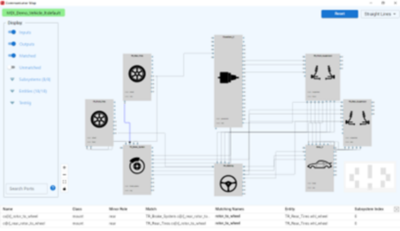

1. 通讯器图谱。用户可以通过Setup > Model Info > Communicator Map进入到通讯器图谱。支持用户选定不同的子系统，点击连线则显示对应的通讯器名称及匹配情况。方便用户排查通讯器。

通讯器图谱

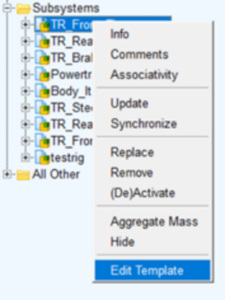

2. 模板编辑。在整车装配环境中，用户可直接进入子系统对应的模板中进行编辑，并支持模板保存、返回装配环境。

模板编辑

3. 柔性轮辋。用户在使用CDTire时，可以使用柔性轮辋。用户指定轮辋的基本尺寸，ViewFlex生成模态中性文件，并添加至轮胎属性文件。

柔性轮辋

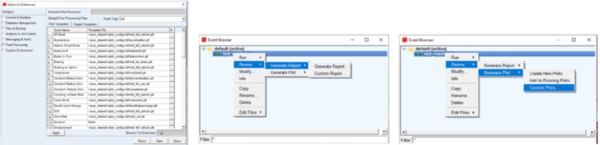

4. 用户自定义绘图及报告模板。Adams/Car通过绘图模板文件（.plt）和报告模板（.rtp）生成标准的绘图及报告；现在可以在Adams Car首选项中指定模板，在仿真结束后直接生成。

自定义绘图及报告模板

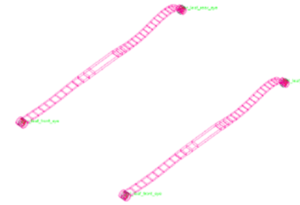

5. 伸张的板簧。板簧生成功能进行了增强，可以创建伸张的板簧，且可以选择是否包含吊耳。

伸张的无吊耳板簧

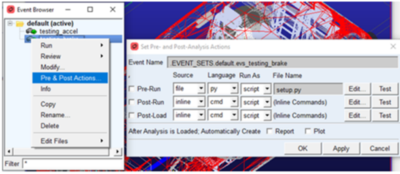

6. 仿真事件可以增加前置或后置动作。通过CMD或者Python语言，更方便的执行用户的仿真逻辑。

前置或后置动作

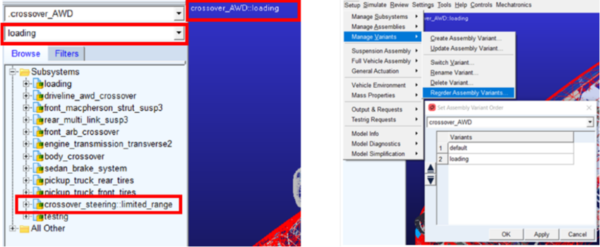

7. 模型变种能力提升。模型的变种名称直接显示在装配及模型树中。通过Setup可以设置变种的顺序。

模型变种能力提升

02-Adams/View新功能

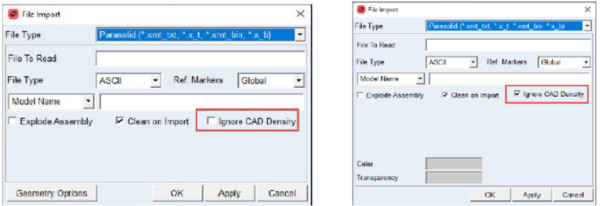

1. 导入几何时，添加了“Ignore CAD Density”的选项。有些CAD几何支持密度设置，之前的版本会覆盖这些信息。现在增加了选项避免覆盖密度信息。Adams View默认包含密度信息，Adams Car默认忽略密度信息。

CAD导入设置

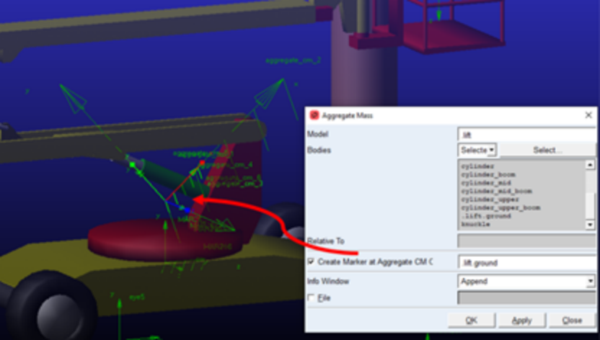

2. 质量查看功能支持自动创建质心处marker点。

自动创建marker点

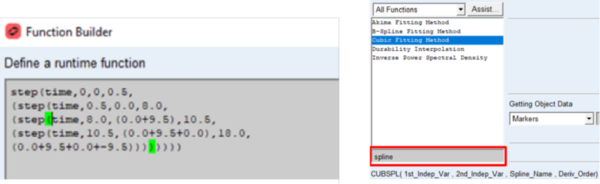

3. 函数编辑功能提升。支持括号高亮显示，方便用户排查函数表达式；增加搜索功能。

函数编辑功能提升

03-Adams/Solver新功能

1.   用户对柔性体创建接触子程序（CNFSUB、CFFSUB）时，增加了两个子程序识别节点及详细的接触：

N_NODE_INCIDENTS和FLEX_CONTACT_DATA。

2. 内部增加了描述角度的方法，对某些模型，计算速度及鲁棒性都会提升。新的方法避免了计算过程中的角度奇异。

角度设置

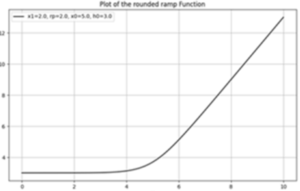

3. 新的斜坡函数，RAMP（x，x0，h0，m，rp）。

斜坡函数

04-Adams/Flex新功能

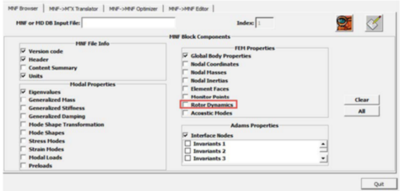

1. 模态中性文件可以识别有限元软件计算的转子动力学效果。提供新的按钮进行转子动力学分析，并支持Campbell图。

识别转子动力学效果

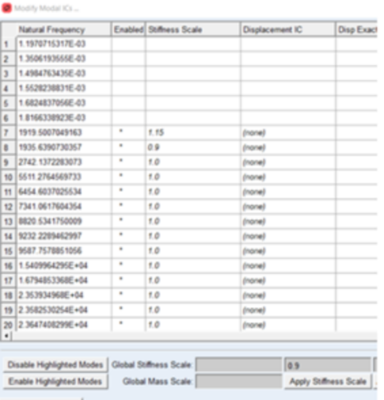

2. 改变柔性体的模态刚度及质量。用户可以通过系数改变柔性体的自由频率，不需要重新生成MNF。

新增stiffness scale、Global Stiffness Scale、Global Mass Scale等

3. Flex工具取消了“Standard Portable”，将“Platform Specific”设置为默认，可以加快动画显示，并且可以全平台工作。

默认“Platform Specific”

05-Adams/Tire新功能

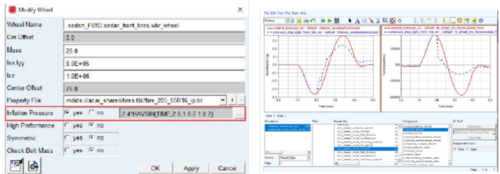

1. 在使用Ftire进行计算时，可以通过函数指定轮胎胎压变化。

胎压变化

06-Adams/Controls新功能

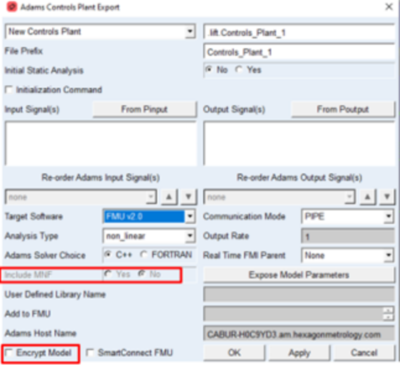

1. AdamsControls导出的FMU支持对柔性体进行加密。选择加密后，FMU中不包含MNF文件，使用加密的mtx文件表示柔性体的信息。

FMU加密选项

2. Adams Real Time支持即将到来的CDTire/RealTime，CDTire的这个版本将会在2025年释放。

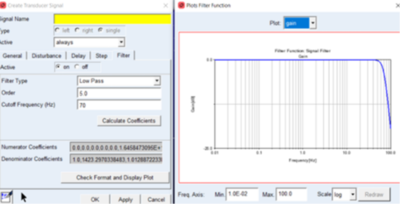

3. Adams/Mechatronics的信号增加两个新的选项：Step - 在任意时间点控制信号的开关；Filter - 添加简单的巴特沃斯滤波方法（低通、高通、带通、带阻滤波方法）。

低通滤波

07-Adams/Machinery新功能

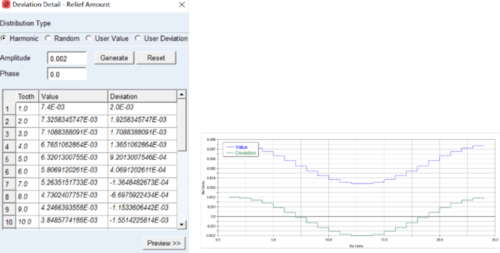

1. GearAT：圆柱齿轮上的每个齿都可以指定微几何。通过标准微几何叠加每个齿上的偏差设置，实现微几何。

每个齿的偏差设置

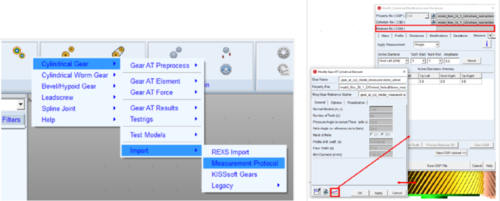

2. GearAT：通过测量数据定义圆柱齿轮的齿形。

使用测试数据定义圆柱齿轮齿形

3. GearAT：通过测量数据定义渐开线花键形状。

使用测试数据定义渐开线花键齿形

4. Romax导入到Adams功能提升。

之前Adams Machinery仅支持纯圆柱几何，现在齿轮内部可以包含孔等特征，能更好的表现Romax模型；

支持孔等特征

之前Romax中的非线性刚度单元映射为Adams中的Field单元，现在改为general bushing单元，更加贴近实际且计算简单。

08-Adams/Durability新功能

1. 新增雨流计数方法。

时域曲线/雨流计数

2. 新增声压恢复。如果MSC Nastran模型中定义了流固耦合，并创建了MNF。用户可以使用Durability进行声压恢复，而之前是返回Nastran中并使用Adams导出的模态位移进行重新计算。

声压恢复
